STEP ONE - UNPACKING AND IDENTIFYING HARDWARE
For this Step you will need:
- PACKING SLIP
- BOX CUTTER
MiniKitchens DIY Flat Packed Kitchenettes come with everything you need to fully assembly your cabinetry. It is a good idea to familiarise yourself with all parts prior to starting assembly.
Identify each part in conjunction with the PACKING SKIP and arrange these safely around the perimeter of the working area for easy selection.
Below is an example of what typical packaging would look like for a K108 MiniKitchen.
![](https://www.tiltawaybeds.co.nz/assets/images/miniKitchen/ASSEMBLY-IMAGES/K108-Left-and-Right-Side-Panels.png)

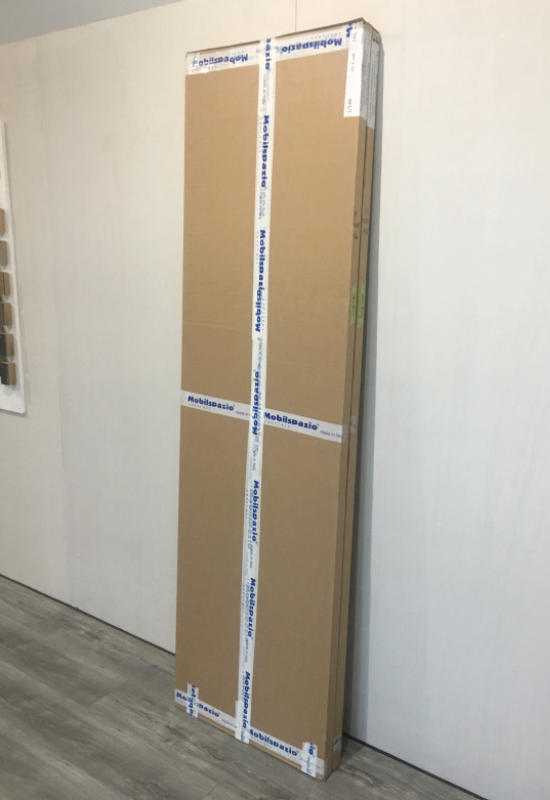

LEFT & RIGHT SIDE PANELS
620mm x 40mm x 2110mm
![](https://www.tiltawaybeds.co.nz/assets/images/miniKitchen/ASSEMBLY-IMAGES/K108-Base-and-Working-Top.png)

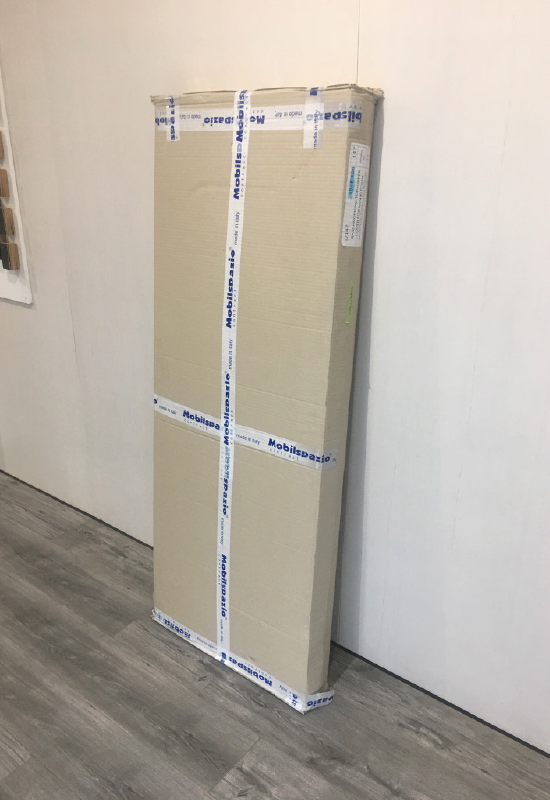

BASE, WORKING TOP & TOP
620mm x 130mm x 1520mm
![](https://www.tiltawaybeds.co.nz/assets/images/miniKitchen/ASSEMBLY-IMAGES/K108-Under-Bench-Doors.png)

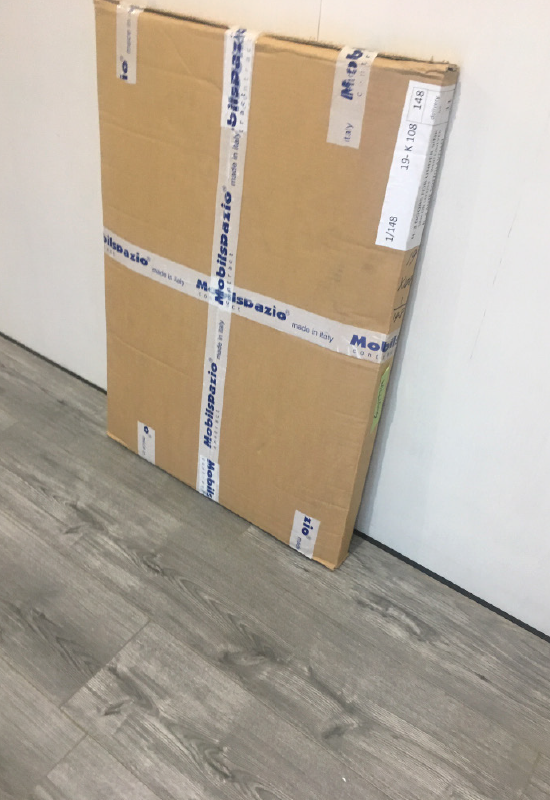

UNDER BENCH DOORS
580mm x 80mm x 860mm
![](https://www.tiltawaybeds.co.nz/assets/images/miniKitchen/ASSEMBLY-IMAGES/K108-Central-Sides-For-Under-Bench-and-Shelves.png)

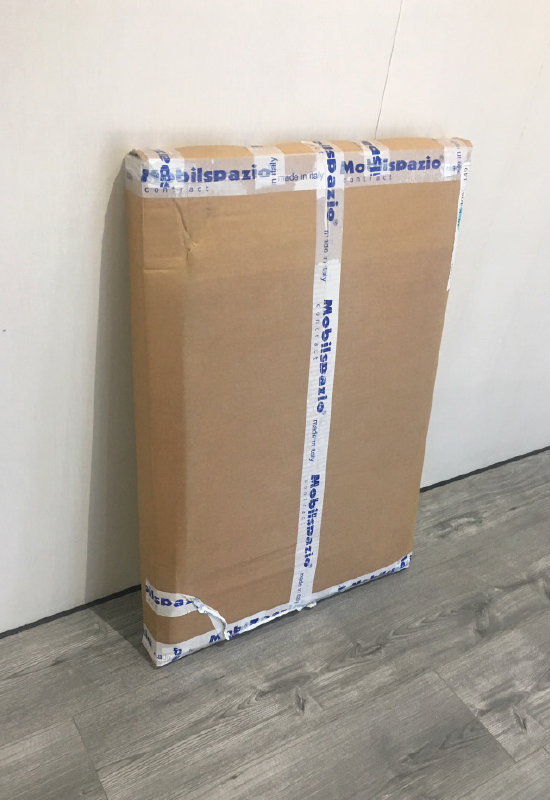

UNDER BENCH CENTRAL SIDES & SHELVES 580mm x 80mm x 860mm
![](https://www.tiltawaybeds.co.nz/assets/images/miniKitchen/ASSEMBLY-IMAGES/K108-Back.png)

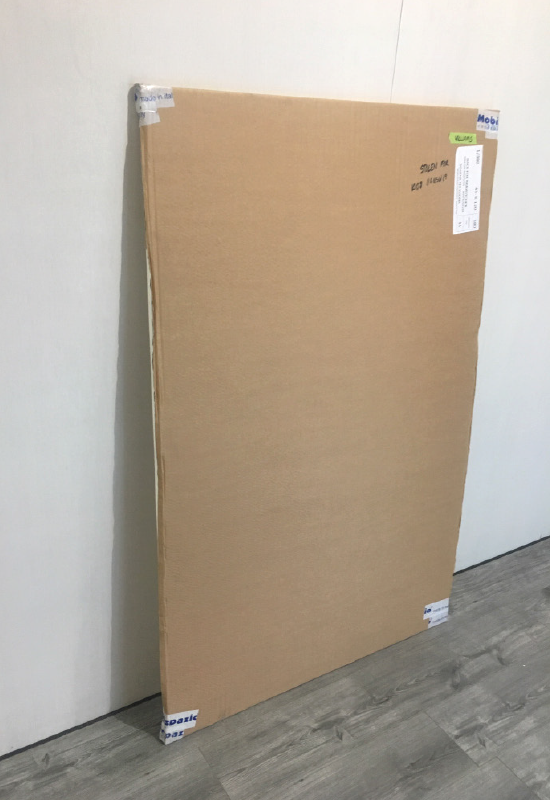

BACK
1000mm x 20mm x 1520mm
![](https://www.tiltawaybeds.co.nz/assets/images/miniKitchen/ASSEMBLY-IMAGES/K108-SS-Splash-Back-and-Roller-Shutter.png)

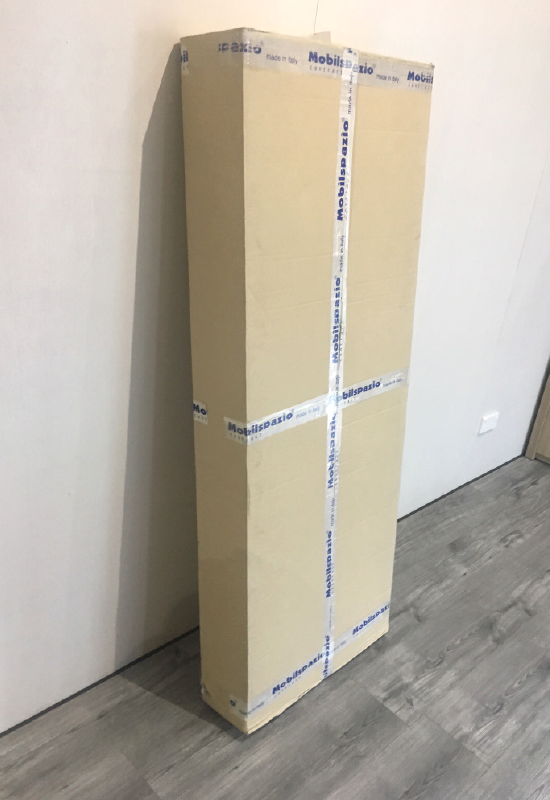

SPLASH BACK, ROLLER SHUTTER + ROD
580mm x 170mm x 1560mm
![](https://www.tiltawaybeds.co.nz/assets/images/miniKitchen/ASSEMBLY-IMAGES/K108-Sink-Siphon-Plate-Rack-hardward-and-Bin.png)

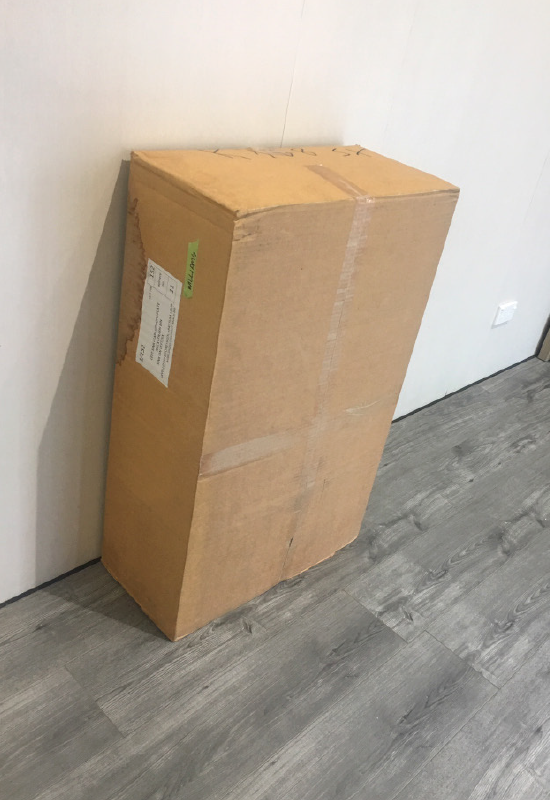

SINK, SIPHON, PLATE RACK, HARDWARE & BIN
580mm x 170mm x 1560mm
![](https://www.tiltawaybeds.co.nz/assets/images/miniKitchen/ASSEMBLY-IMAGES/K108-Packaging-Full-Set.png)

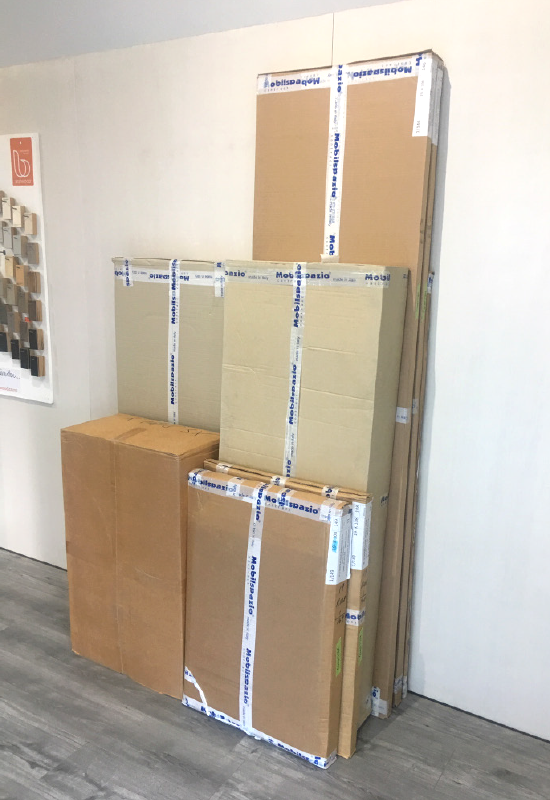

FULLY PACKAGED K108 SET
APPROX: 1200mm x 480mm x 2110mm
Carefully open each package with the BOX CUTTER taking special care not to damage any of the panels inside when slicing through the packaging tape.
Unpack the plastic bag containing the HARDWARE components required to assemble your MiniKitchen, this can be located in the box that also contains the SINK, SIPHON, PLATE RACK & BIN. Sort the HARDWARE into the groups below.
![](https://www.tiltawaybeds.co.nz/assets/images/miniKitchen/ASSEMBLY-IMAGES/Cam.png)

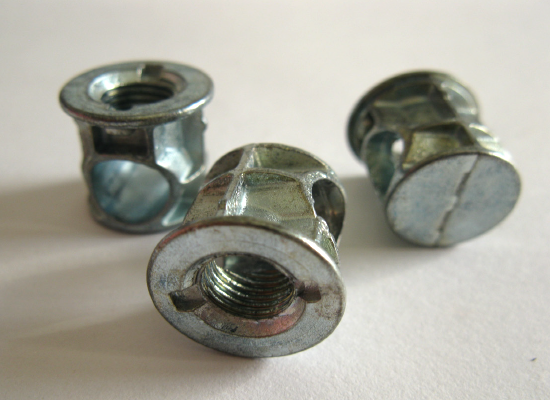

CAMS
![](https://www.tiltawaybeds.co.nz/assets/images/miniKitchen/ASSEMBLY-IMAGES/Cam-Pin.png)

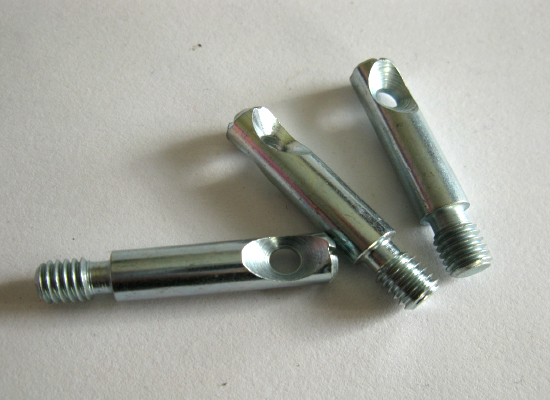

CAM PINS
![](https://www.tiltawaybeds.co.nz/assets/images/miniKitchen/ASSEMBLY-IMAGES/Cam-Locking-Pin.png)

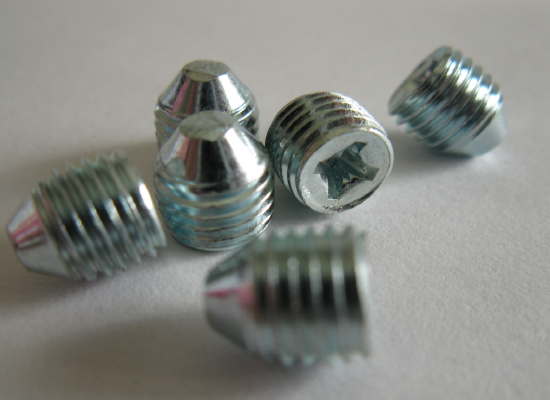

CAM PIN LOCKING SCREWS
![](https://www.tiltawaybeds.co.nz/assets/images/miniKitchen/ASSEMBLY-IMAGES/Wooden-Dowels.png)

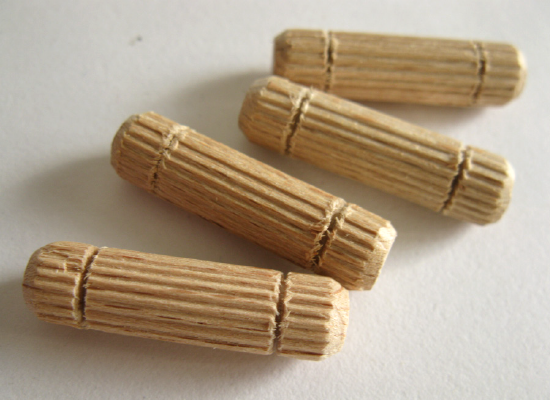

WOODEN DOWELS
![](https://www.tiltawaybeds.co.nz/assets/images/miniKitchen/ASSEMBLY-IMAGES/Plastic-Feet.png)

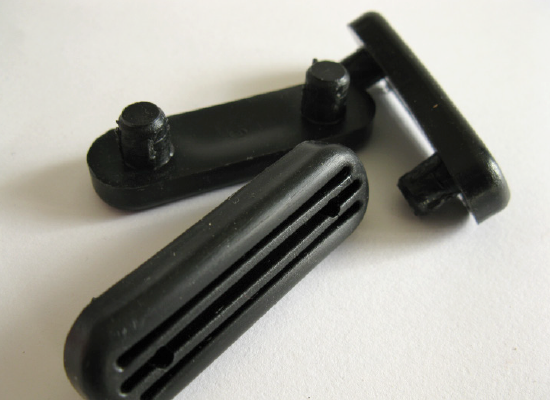

PLASTIC FEET
![](https://www.tiltawaybeds.co.nz/assets/images/miniKitchen/ASSEMBLY-IMAGES/Heavy-Gauge-Screws.png)

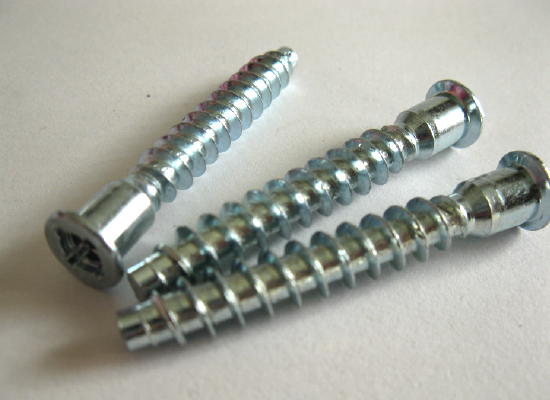

HEAVY GAUGE SCREWS
![](https://www.tiltawaybeds.co.nz/assets/images/miniKitchen/ASSEMBLY-IMAGES/Shelf-Locating-Pins.png)

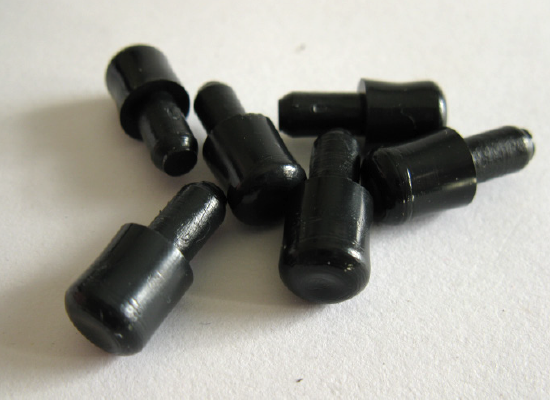

SHELF LOCATING PINS
![](https://www.tiltawaybeds.co.nz/assets/images/miniKitchen/ASSEMBLY-IMAGES/Cupboard-Hinges-and-Mounts.png)

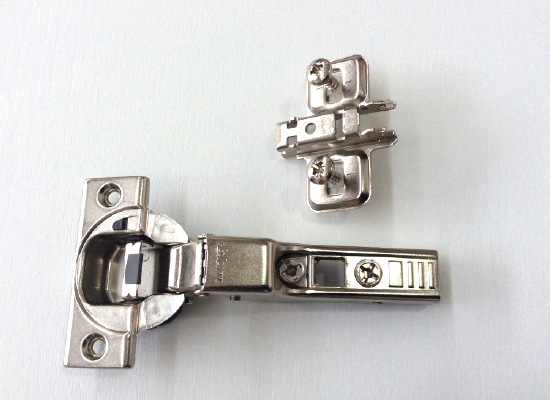

CUPBOARD HINGES AND MOUNTS
![](https://www.tiltawaybeds.co.nz/assets/images/miniKitchen/ASSEMBLY-IMAGES/Small-Screws.png)

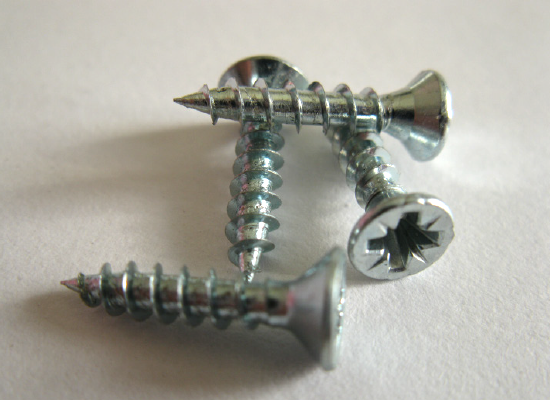

SMALL SCREWS
